JSZW-10B電壓互感器
產品詳情
使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于十40'C，不低于-5'C;
3.周圍空氣的相對濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體．
技術表
1. 產品標準：GB1207-1997《電壓互感器》；

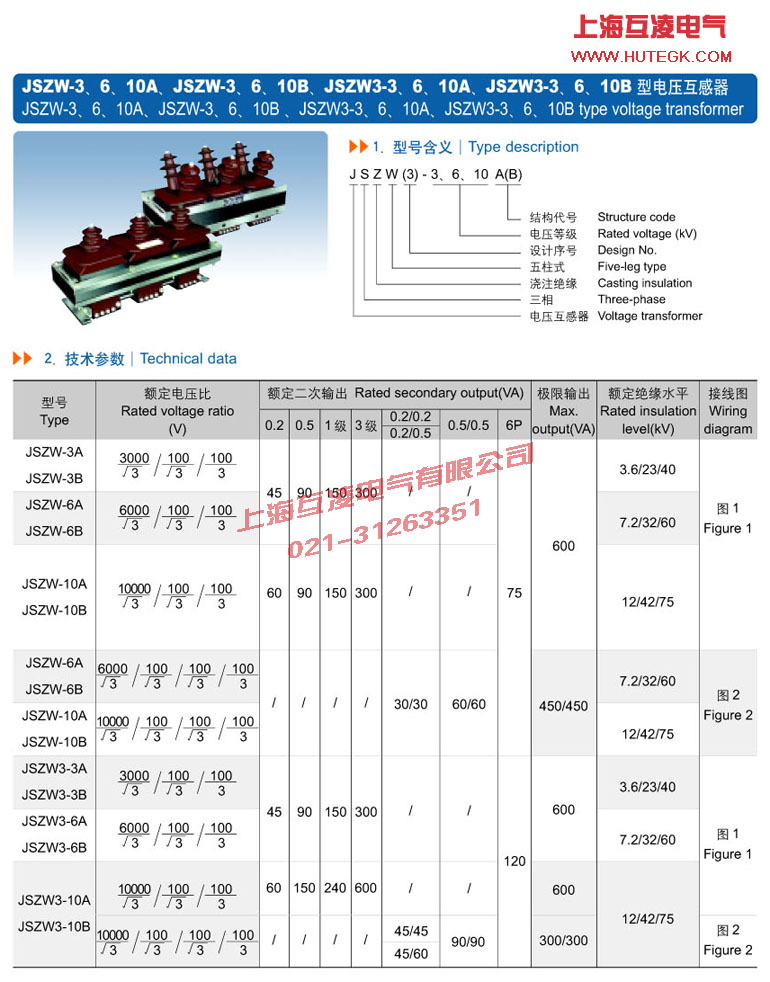

2. 技術參數表 Technical data form
3. 產品表面爬電比距滿足Ⅱ級污穢等級；
| 型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JSZW-10B | 10000/√3/100/√3/100/3 | 60 | 90 | 150 | 300 | / | / | 75 | 600 | 12/45/75 |
| 10000/√3/100/√3/100/√3/100/3 | / | / | / | / | 30/30 | 60/60 | 75 | 450/450 | ||
結構簡介
該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。
- 產品名稱：
JSZW-10B電壓互感器
- 型號：
JSZW-10B
